壓力開關是安裝于空調室外機管路上，進行壓力控制的裝置。主要功能為：高壓保護、低壓保護、外機風扇控制等。

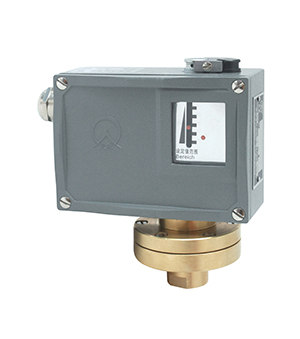

LPK-60壓力開關

1、工作原理

當空調系統內壓力高于或低于額定的安全壓力時，壓力開關感壓板內碟片瞬時發生移動，通過連接導桿，推動開關接頭斷開，從而起到切斷電路的作用（有些壓力開關起到風扇控制作用，起到接通電源的作用）。

當壓力下降或上升到額定恢復值時，碟片瞬時復位，開關自動復位。

也就是說，壓力開關是通過對系統壓力的測定，當壓力超過其額定值時，壓力開關動作，彈性元件產生位移，改變開關元件的通斷狀態，達到控制系統壓力的目的。

壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。

2、位置設定

5匹以下的單元機組因系統簡單一般不會追加壓力開關，壓力開關一般運用到5匹以上定頻大機組或者變頻中央空調機組中。

壓力開關的安裝位置為壓縮機的排氣口與回氣口附近的管路上，安裝排氣口處的叫做高壓壓力開關，對于R410A冷媒的機組，一般其保護設定值為：4.15MPa開，3.15Mpa關。

安裝在壓縮機回氣口處的壓力開關叫做低壓壓力開關，其保護設定值一般為0.1MPa左右。

3、維修操作

壓力開關與系統管路連接需要進行焊接作業。當進行壓力開關更換時，首先需要將系統冷媒進行回收（或釋放）。

由于壓力開關內有彈簧片、電源線等零件，焊接溫度過高會導致彈簧片彈性失效、電源線燒壞、壓力開關塑料外殼或焊接部位燒壞等問題，因此焊接時必須進行冷卻保護。

附文

壓力開關是一種簡單的壓力控制裝置，當被測壓力達到額定值時，壓力開關可發出警報或控制信號。
