壓力開關的構造與作用

文章出處：www.nb-solar.cn 人氣：1252發表時間：2019-02-14 06:55:14

摘要：壓力開關 的作用介紹下壓力開關的作用，首先壓力開關是與電器開關相結合的裝置，當?shù)竭_(dá)預先設定的流體壓力時，開關接點動作。主要應用于電廠、石化、冶金行業等工業設備上輸

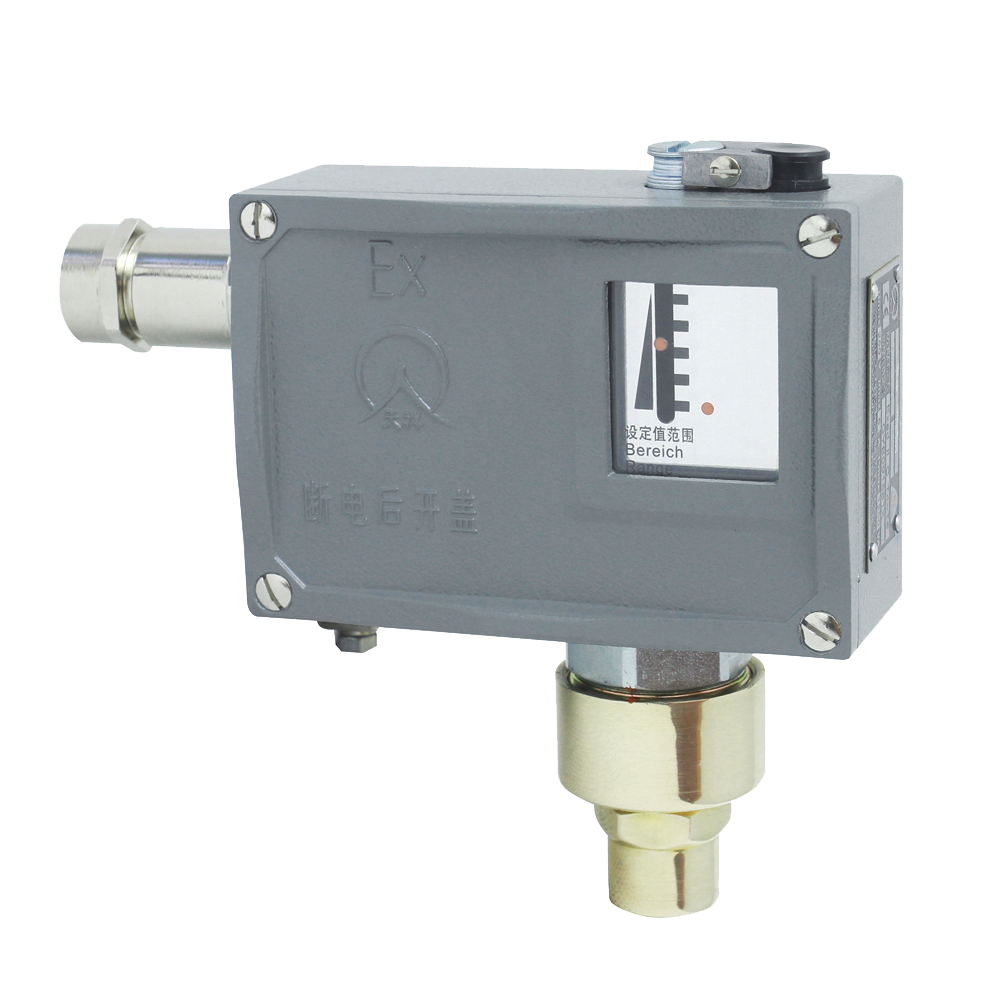

壓力開關的作用
　　介紹下壓力開關的作用，首先壓力開關是與電器開關相結合的裝置，當?shù)竭_(dá)預先設定的流體壓力時，開關接點動作。主要應用于電廠、石化、冶金行業等工業設備上輸出報警或控制信號，在工業領域中有著重要的用途，能預防生產工程中重要裝置的損壞，避免了重大生產事故地發生。

　　壓力開關的構造有以下幾個主要部分
　　波紋管
　　特點:耐久性及耐振性較波登管好，接斷差可調范圍大，主要材質有不銹鋼、磷青銅等，價格相對較高，但可測壓力范圍較小，*大為40MPa(CB33)。
　　膜片
　　特點:具有出色的耐腐蝕性，主要材質有NBR、氟橡膠等，如CS、CL系列等均采用此類敏感元件。

　　壓力開關的相關術語
　　1精度：表示設備精準程度的值，包括線性度、公差、遲滯、重復性等。目前壓力開關**精度可達到±0.5%F.S，型號為CB33。
　　2 *大壓力(Max.P)：壓力范圍的*大值。
　 3 滿量程(F.S)：壓力范圍*大值和*小值的差值。
　　4接斷差(死區)：是指開關設定動作值和復位值的差值，例如當設定、值為1MPa，實際復位值為0.9MPa時，接斷差為0.1MPa。
　　5作溫度：是指儀器的內部機構、敏感元件等工作時不會發生持續變形的溫度范圍。一般壓力開關推薦工作溫度范圍為-5~400C，若介質溫度過高時，可考慮加附件虹吸管(灌狀)，達到降溫的目的。
　　6 S.P.D.T(單刀雙擲)：由一個常開、一個常閉觸點和一個公共端構成。
　　7D.P.D.T(雙刀雙擲)：由一個對稱的左、右公共端，兩組常開、常閉端子構成。
　　8 上限一接點(常開)：壓力上升到設定值時，接點動作，回路導通。
　　9 下限一接點(常閉)：壓力下降到設定值時，接點動作，回路導通。
　　10上下限兩接點HL：是上限式和下限式的組合，分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定、雙回路)兩種類型。
　　11上限2接點：合并了兩個上限形式，分為分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定、雙回路)兩種類型。
　　12下限2接點：合并了兩個下限形式，分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定，雙回路)兩種類型。
　　13耐壓：壓力開關保持其正常性能所能承受的*大壓力。但是當壓力開關用于過壓場合時，敏感元件將會產生持續形變，這時壓力設定值將變化，壓力開關將不能發揮其正常性能甚至可能損壞。
　　14IP(防護等級)：是由國際電工協會(IEC)所起草，關于燈具防塵防潮特性的標準。
